BMW i3 윈도우스위치 고장 (feat.도어 하네스 배선 단선)

나에게는 없을것 같았던.... 배선 단선........

- 증상 : 사이드미러가 펼쳐지다가 운전석문을 30도만 열면 멈추고 다 열거나.. 다시 닫으면... 잘 펴짐...

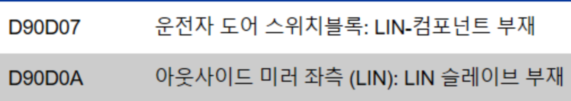

1.진단기 점검 :오류코드 : D90D07, D90D0A 발생.....

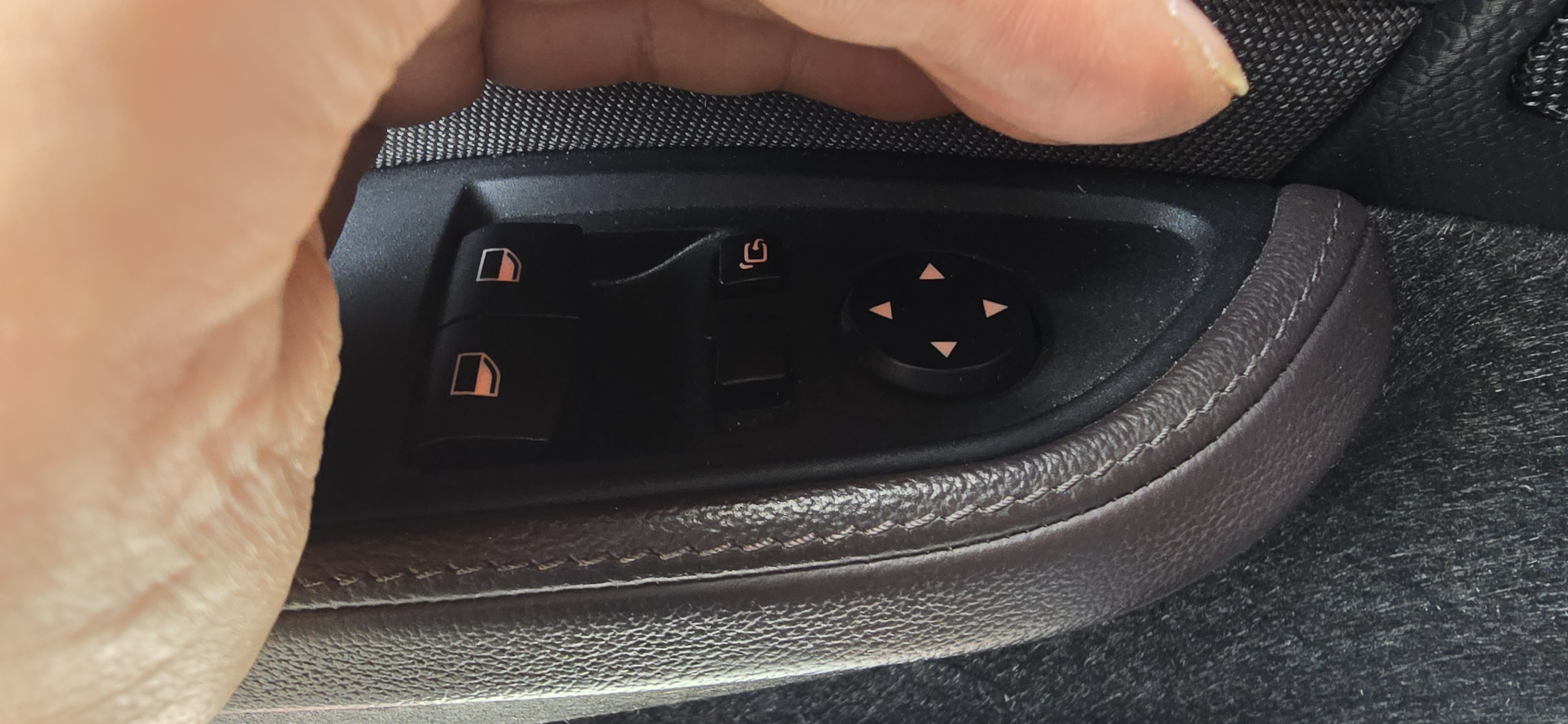

2.점검 : 문을 30도만 열면 윈도우및사이드미러 스위치에 led 가 안들어옴...(단선이겠구나.....ㅠㅠ)
3.점검2 : 휴즈 점검... 멀쩡...

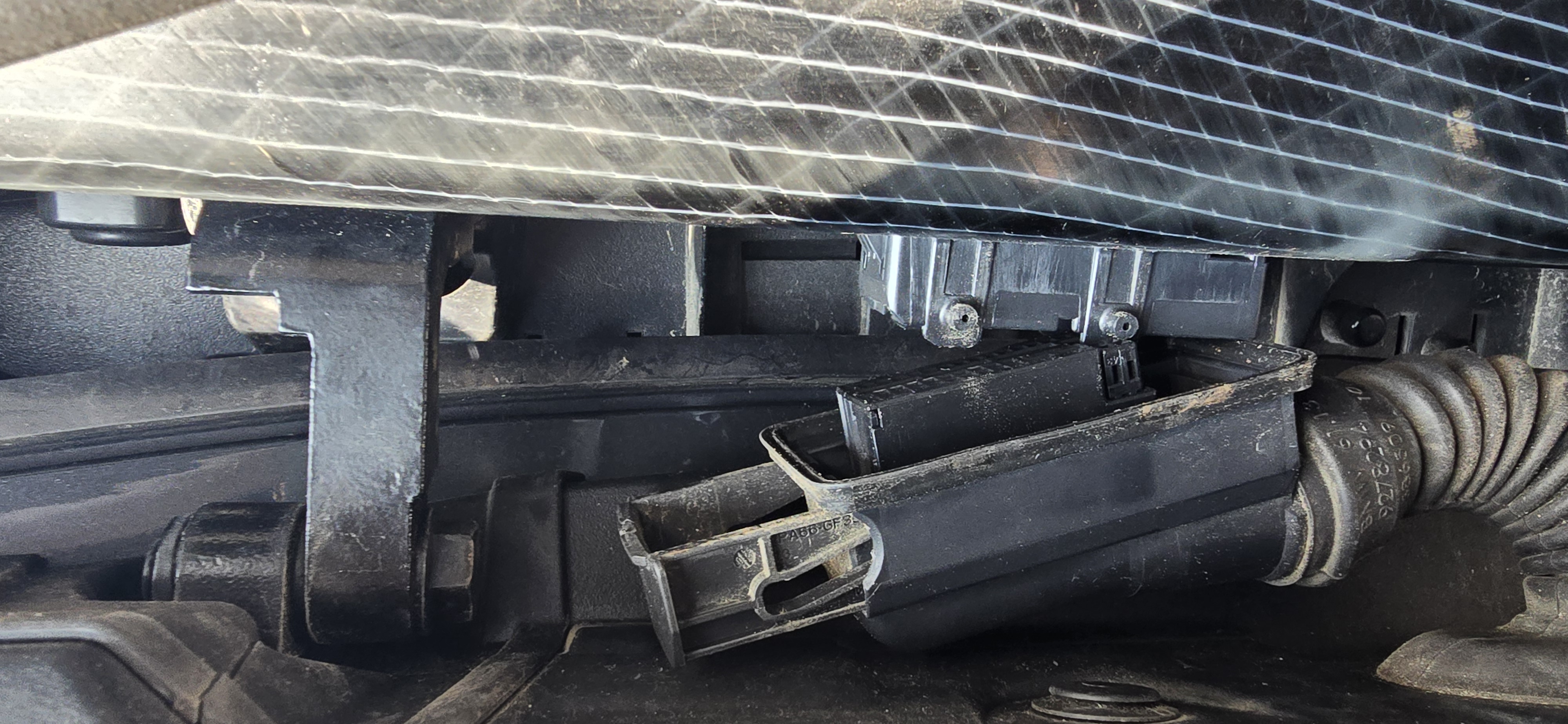

4.점검3 : 도어와 차체 연결 되는 힌지쪽 배선 연결부 주름관을 만지작 해봄...led 가 들어왔다나갔다.. 하다가.. 완전 안들어옴... (어익후 완전히 끊어졌구만 ....망했....-_-;;;)
5......... 윈도우 스위치의 모든 기능 마비....ㅋㅋㅋ

부가세 비포함인데.....비싸다....

뜯어보고 판단해야겠다......

------ 작업계획 -----

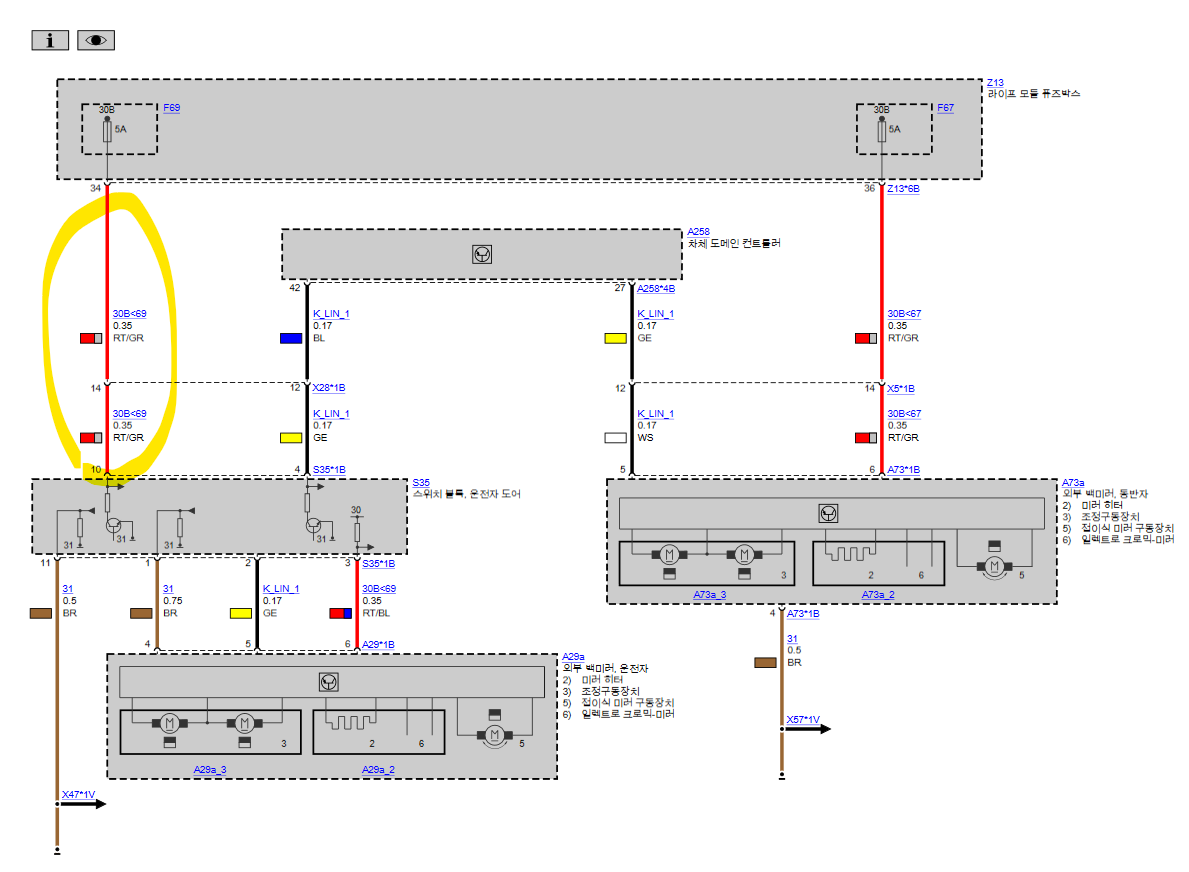

노란색으로 표시한 빨간선 30B 전원 이놈이 끊어졌을듯...

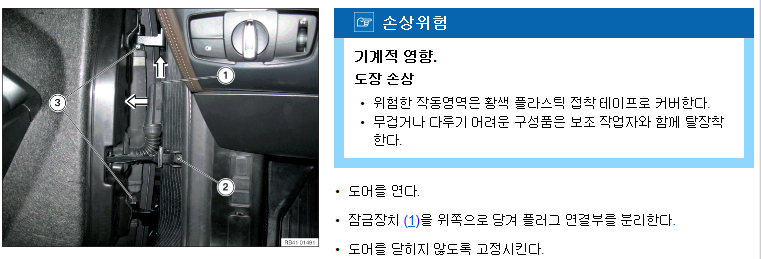

하네스 커넥터 분리

-- 커넥터빼고 주름관은 밀어내서 배선이 보이면.. 이쪽에서 해결 될듯 한데....안되면... 도어트림을 뜯어야....


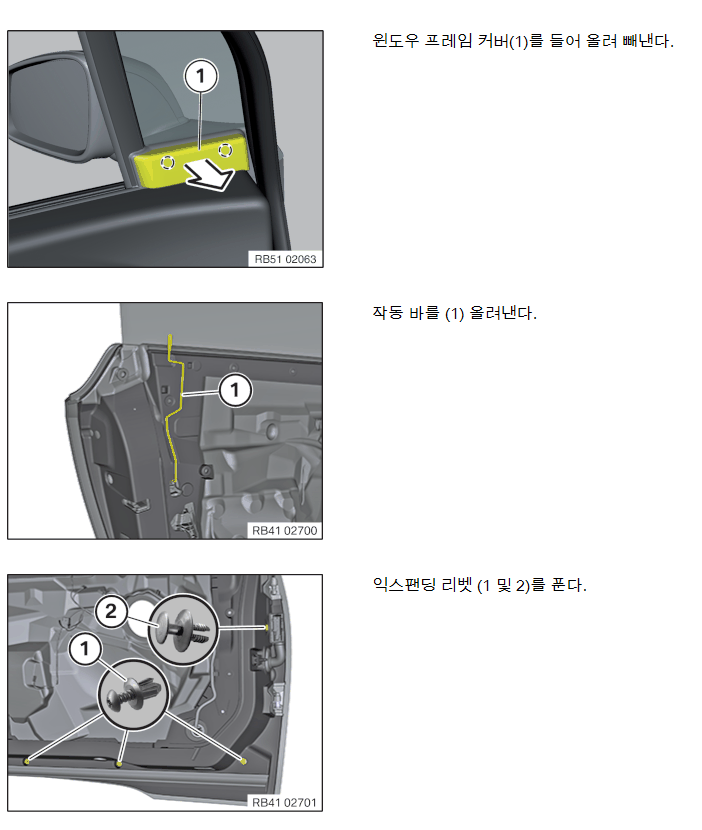

이건 필요할때만.. 해제



요것도 필요할때만 해제



빨간색 라인을 따라...쭉... 따라가볼 예정....

흠... 이 사진으로만 보면... 잠금버튼의 전원선하고 연결만 해줘도 작동은 될듯......

------------- 주말작업 후 업데이트 예정------------





------- 작업을 시작해 볼까.~ ------

문제의 그놈... 주름관.. 안쪽 배선..

플러그 락커를 위로 끝까지 올려줘야 빠진다..드라이버로 끼워서 올려야 수월함..

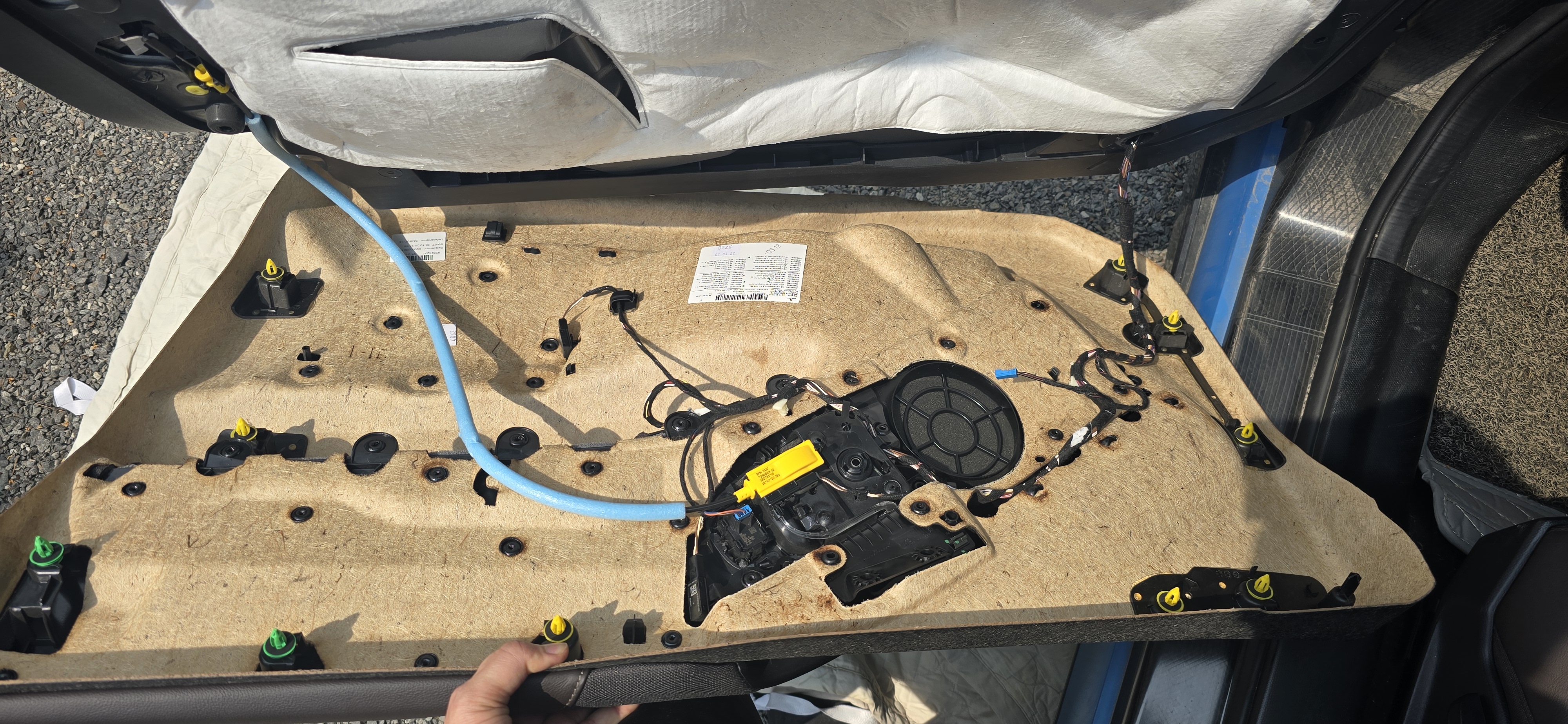

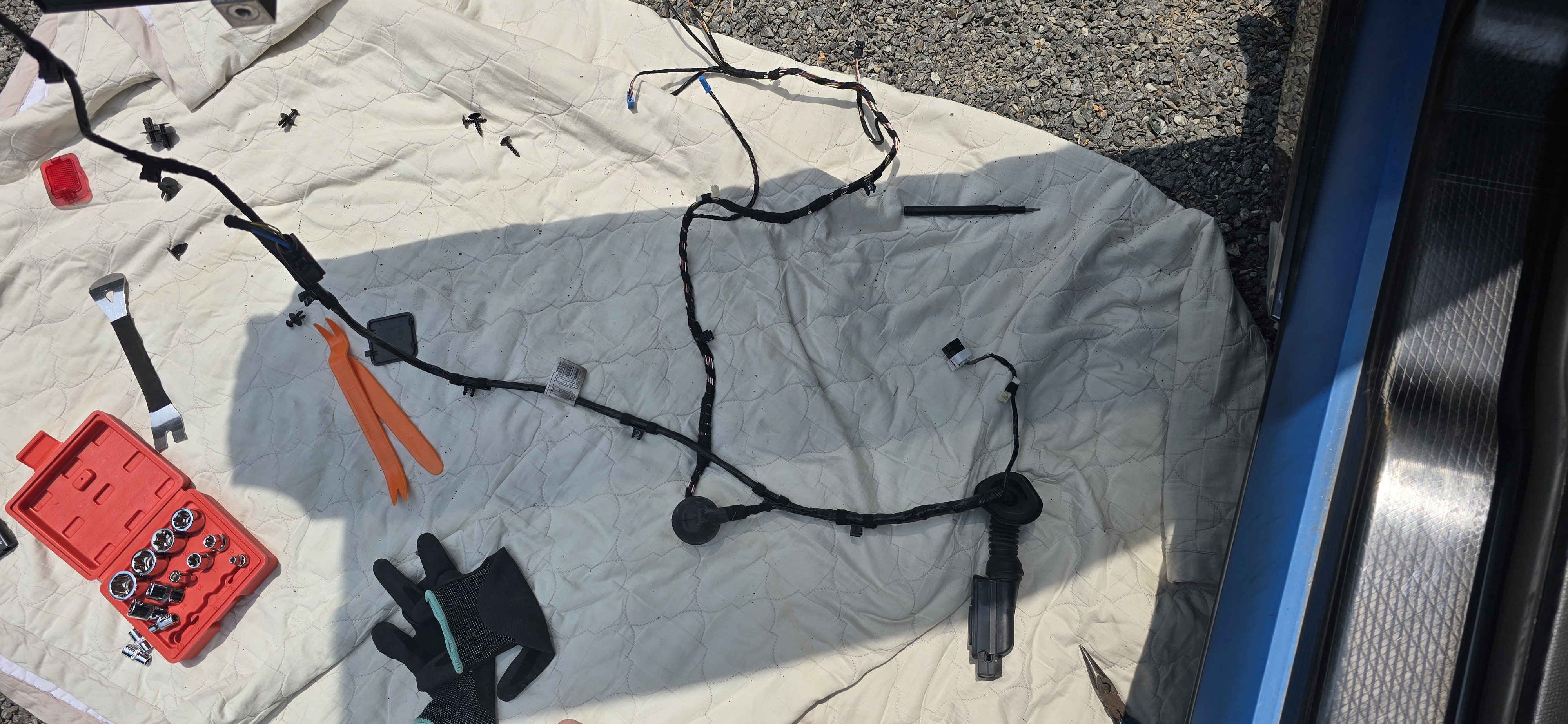

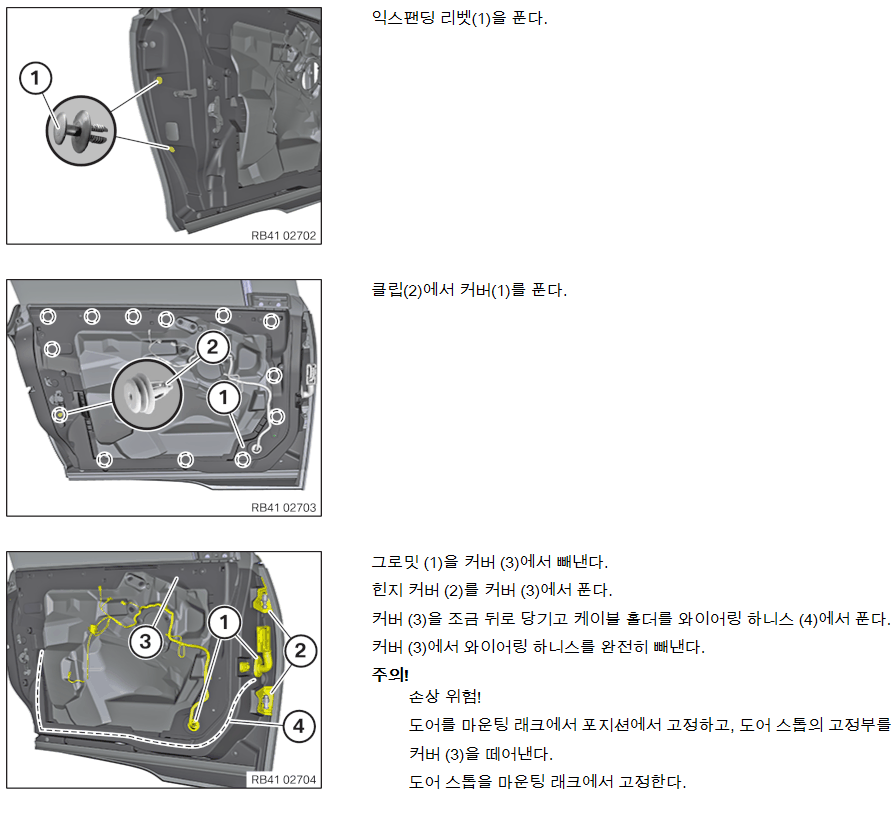

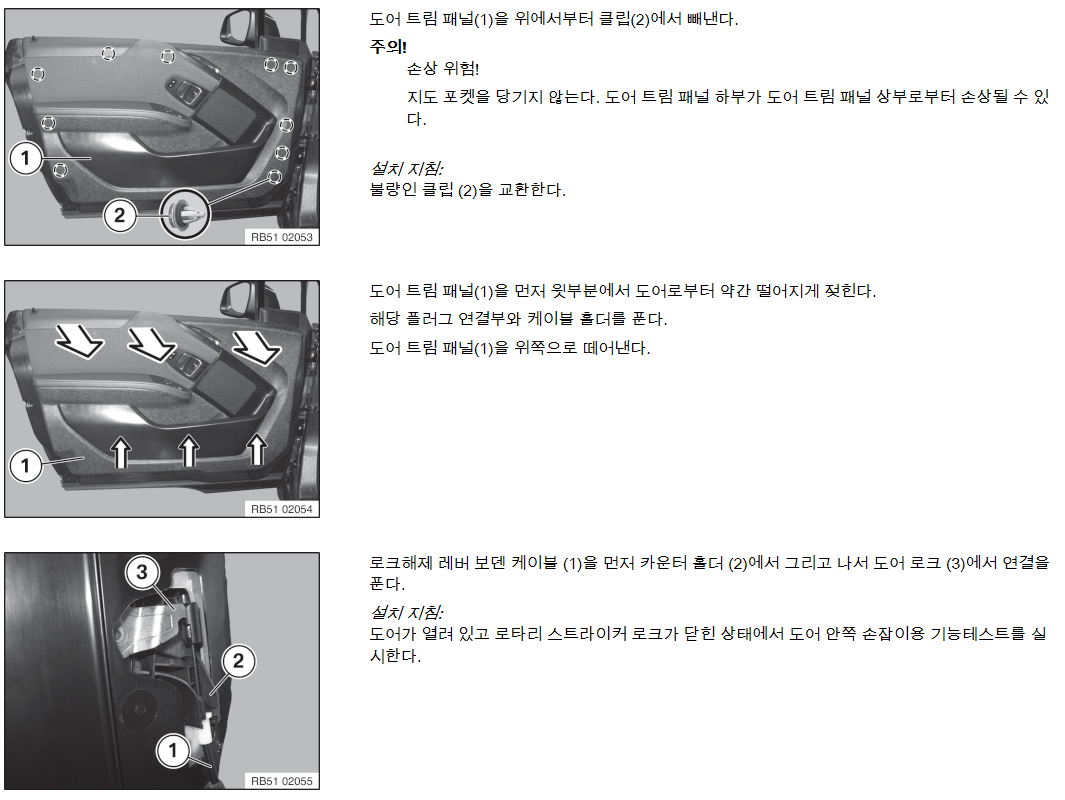

내장트림을 탈거 하고.. 배선을 추출.... 여기까진 난이도 하 수준으로 ... 어렵지 않다.

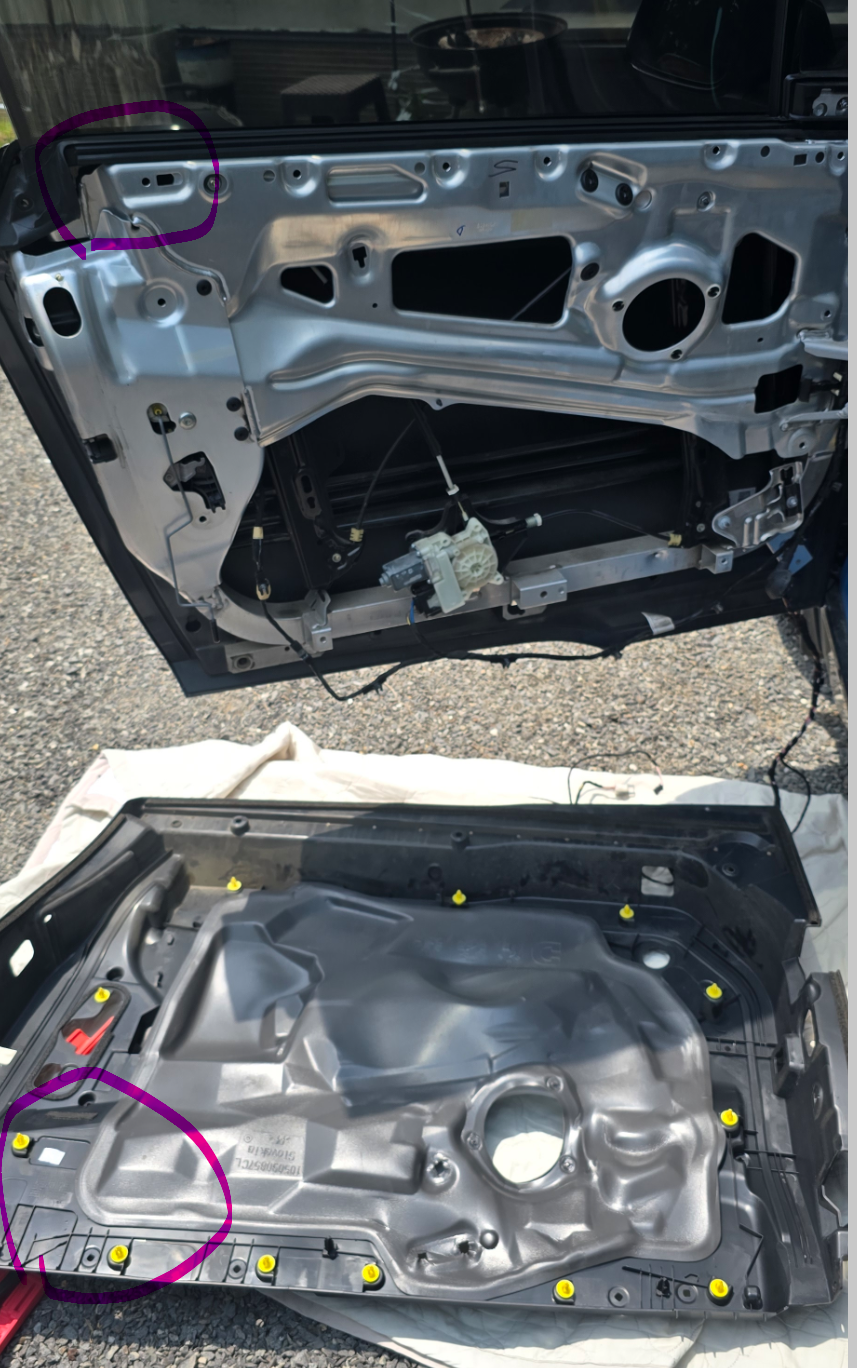

안쪽에 이너트림 하나를 더 제거 해야 하네스 커넥터를 만날수 있다...만나기 힘들다..ㅠㅠ

표시한곳부터 노란색 패스너를 빼줘야 수월하다..왠만한 힘으론 잘 안빠진다 ... 30분 헤맴....ㅠㅠ

저 프라스틱 이너트림은 도어체커를 풀러줘야 탈거 할수 있다

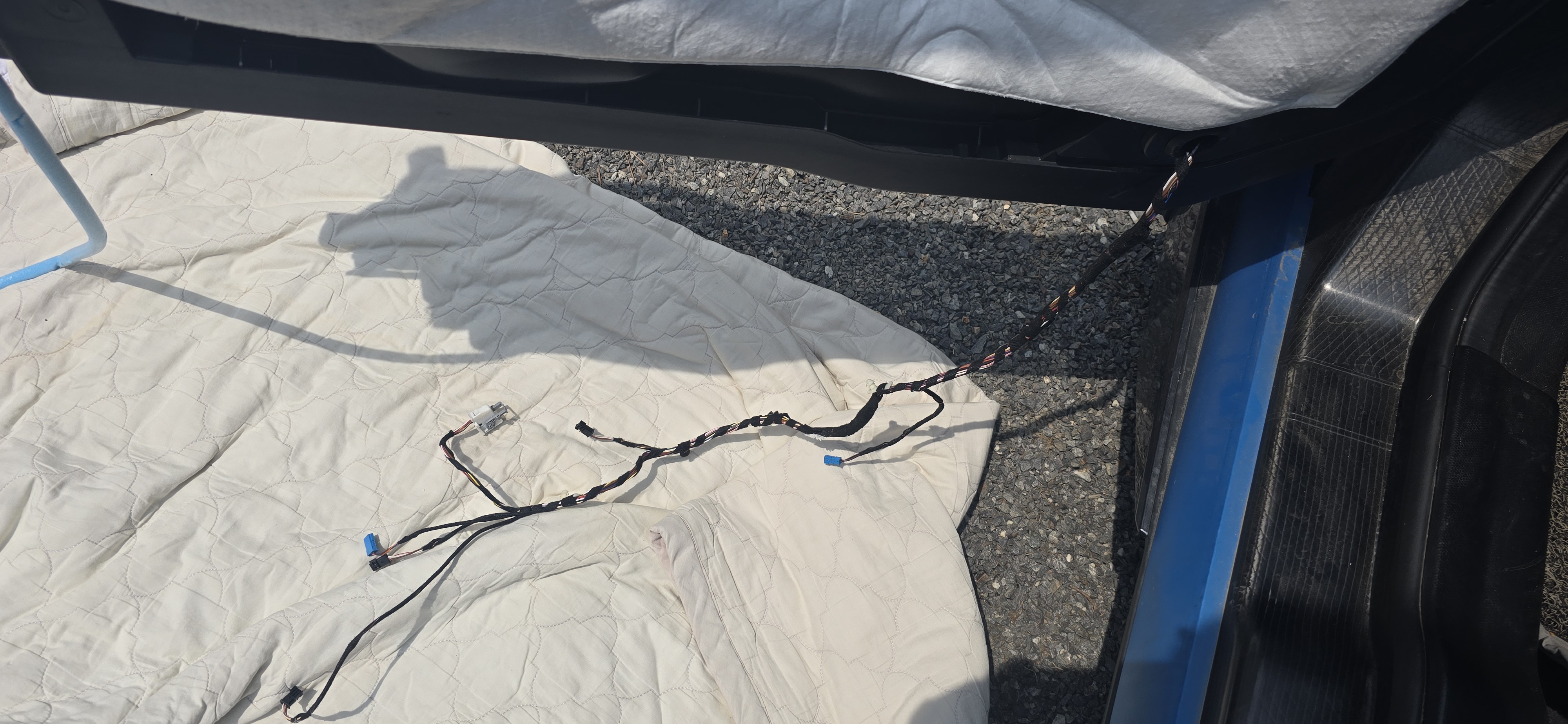

드디어 영접한 하네스.....

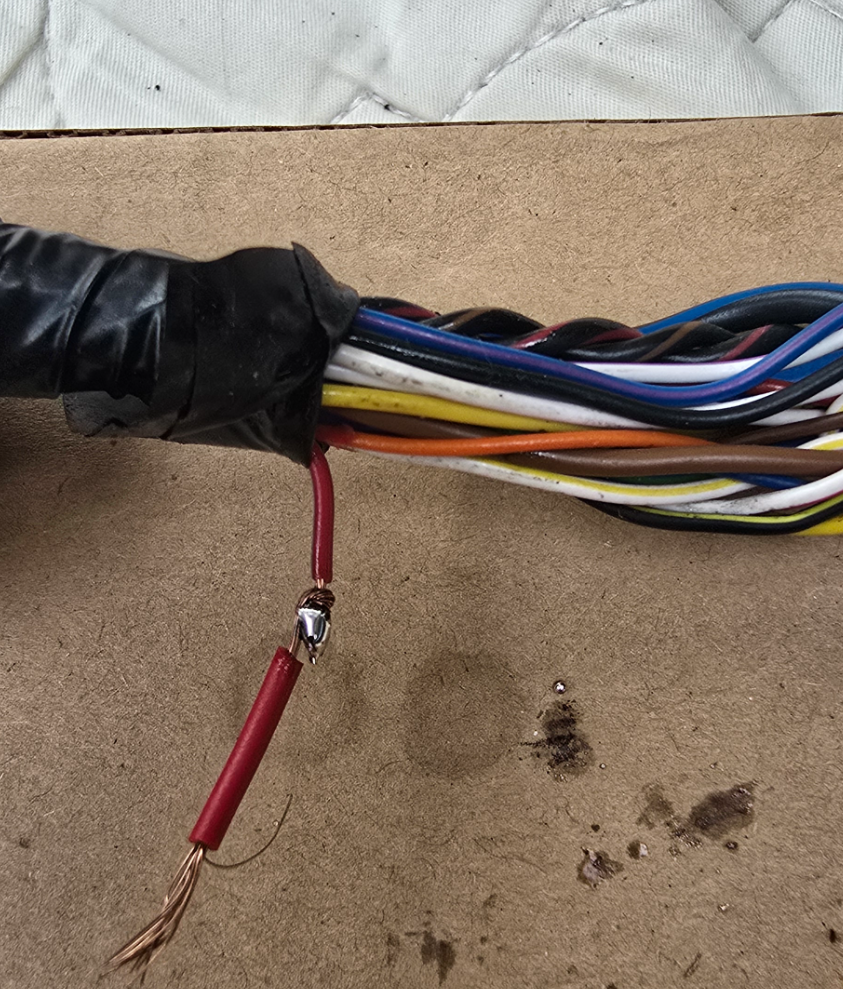

끊어진 부위 빨간선은 다른선들보다 좀 길었는데.  도어가 열리고 닫히면서  접혀서 끊어진거 같다.. 아주 깔끔하게 끊어진....

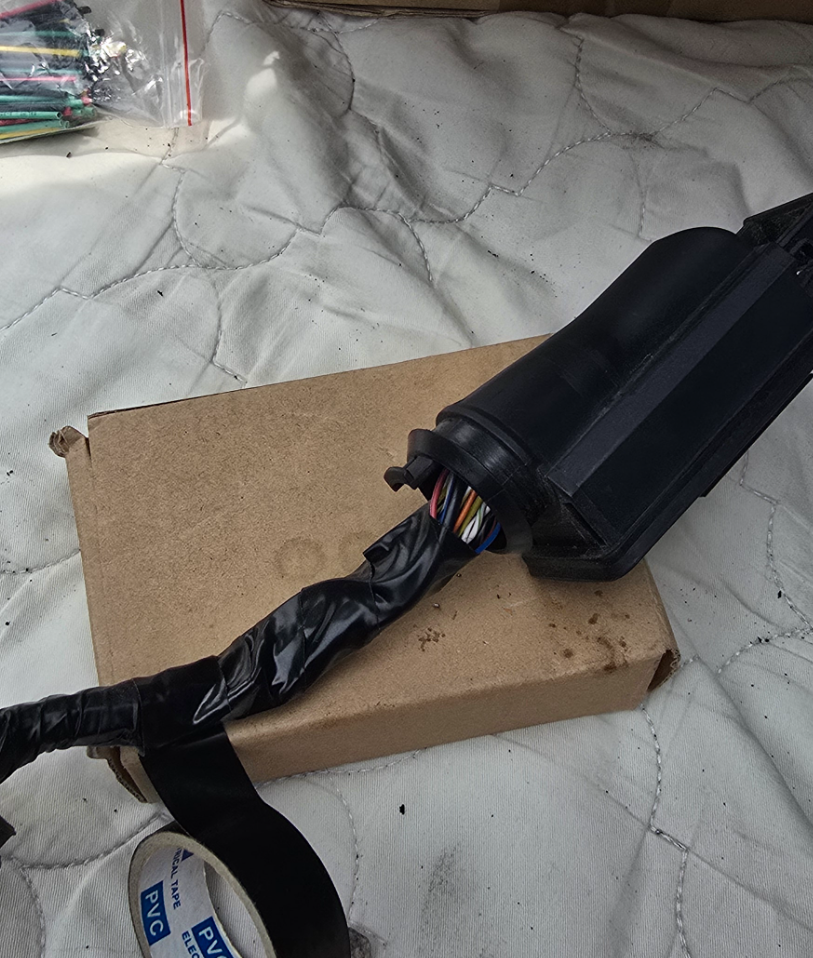

납땜을 필수!...수축튜브도 필수.. 한방에 성공하길 바라며.... 혹시 나 접힐우려에... 절연테이프로 감싸줬다.

불들어온다!!!!!!!

다행이 잘 수리가 된거 같다..창문 및 사이드미러 작동 이상무..

업체 알아보니.. 공임 25만원...달라던데....돈 굳었...

이너트림은 탈거도 힘들지만... 장착이..좀더 힘들다.. 방수용 고무 트림끼우기가...

조립도 빡세서... 사진을 찍을수가 없다...

5시간의 혈투......
